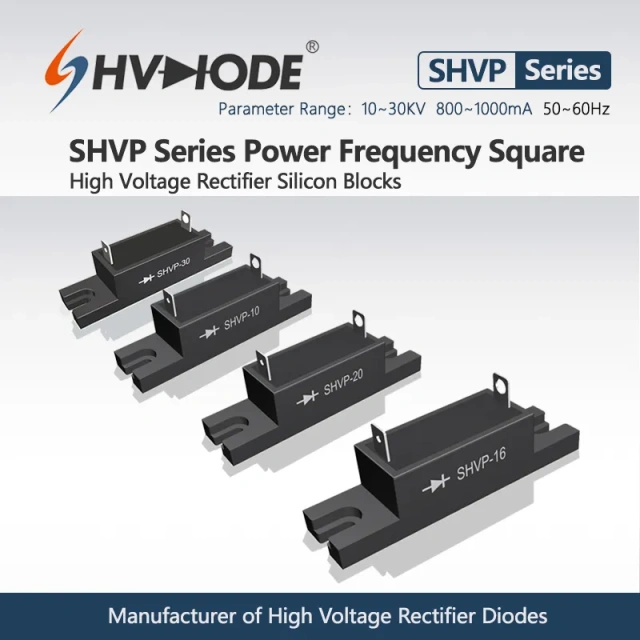

SHVP Series Power Frequency Square High Voltage Rectifier Silicon Blocks

Parameter Range:(10~30KV; 800~1000mA; 50~60Hz)
50-60Hz:
50-60Hz
Vr:
10KV
12KV
15KV
16KV
18KV
20KV
25KV
30KV
SHVP-Series:
800~1000mA
  • SHVP Series Power Frequency Square High Voltage Rectifier Silicon Blocks
  • SHVP Series Power Frequency Square High Voltage Rectifier Silicon Blocks
  • SHVP Series Power Frequency Square High Voltage Rectifier Silicon Blocks
  • SHVP Series Power Frequency Square High Voltage Rectifier Silicon Blocks
  • SHVP Series Power Frequency Square High Voltage Rectifier Silicon Blocks
  • SHVP Series Power Frequency Square High Voltage Rectifier Silicon Blocks
  • SHVP Series Power Frequency Square High Voltage Rectifier Silicon Blocks
  • SHVP Series Power Frequency Square High Voltage Rectifier Silicon Blocks
  • SHVP Series Power Frequency Square High Voltage Rectifier Silicon Blocks
  • SHVP Series Power Frequency Square High Voltage Rectifier Silicon Blocks

Desciption

SHVP Series Power Frequency Square High Voltage Rectifier Silicon Blocks(10-30KV;800~1000mA;50-60Hz)

Type Vrrm(KV) Io(mA) Trr(nS) Ifsm(A) Vfm(V) Irrm1/Irrm2(uA) Photo
  Ta=25℃ Ir=2uA Ta=25℃   tp=8.3ms 25℃ Max Ta=25℃/100℃
SHVP-10 10 1000 -- 30 12.0 2/20
SHVP-12 12 1000 -- 30 14.5 2/20

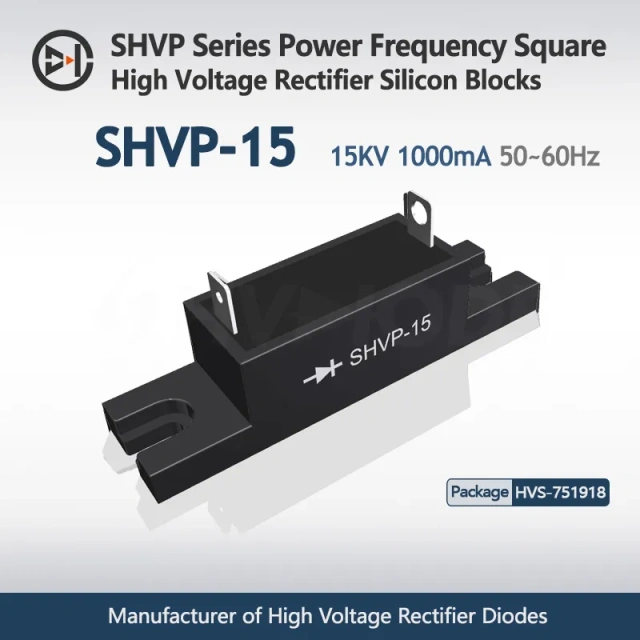

SHVP-15 15 1000 -- 30 18.0 2/20
SHVP-16 16 1000 -- 30 19.2 2/20

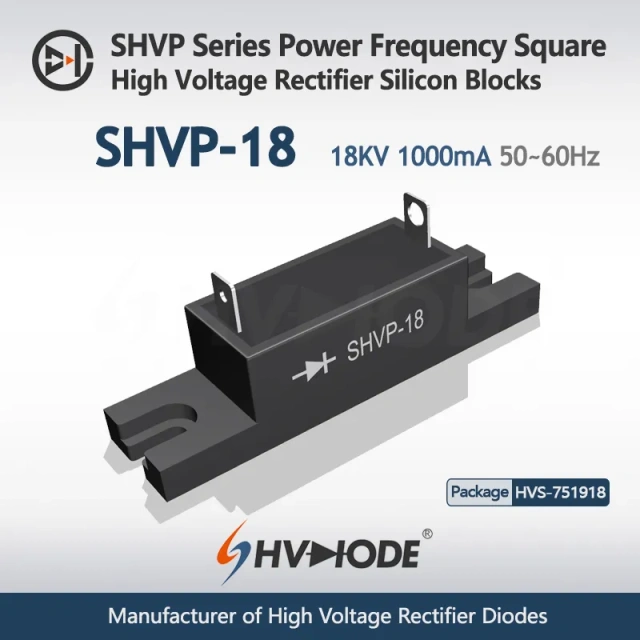

SHVP-18 18 1000 -- 30 21.6 2/20
SHVP-20 20 1000 -- 30 24.0 2/20
SHVP-25 25 800 -- 30 30.0 2/20
SHVP-30 30 800 -- 30 36.0 2/20

Junction Temperature(MAX) Temperature -55~+150℃; Storage Temperature -55~+125℃;
The models are not displayed individually, please contact customer service for specific requirements [email protected]
